Die Check Valve arbeitet völlig eigenständig und sorgt außerdem für eine sehr gute Dichtheit. Die Swing Check muss horizontal oder vertikal in die Richtung, in die die Flüssigkeit fließt, nach oben eingebaut werden und ist in Nennweiten von DN 40 bis DN 900 erhältlich. Um den Einbau zu optimieren und so einfach wie möglich zu gestalten, kann ein Schwerlasthaken an die größeren Nennweiten angebracht werden.

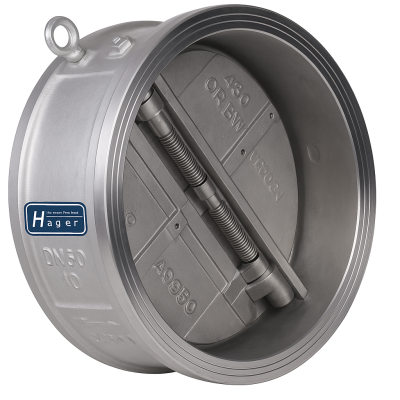

Check Valves sind „automatische“ Industriearmaturen, die mit Vorwärtsfluss öffnen und mit Rückwärtsfluss schließen. Der Druck des Fluids, das durch ein System strömt, öffnet das Ventil, während jede Umkehr des Flusses das Ventil schließt. Der genaue Betrieb hängt vom Typ des Rückschlagventilmechanismus ab. Die häufigsten Arten von Check Valves sind Swing Types, Piston oder Dual Plate Types.

Arten von Rückschlagarmaturen

Swing Type

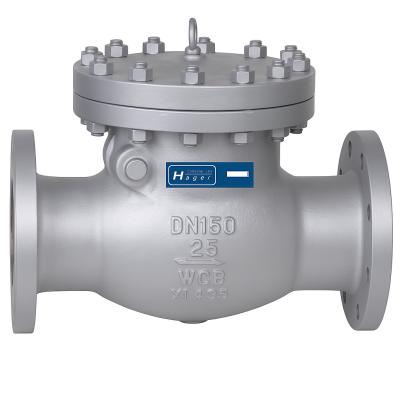

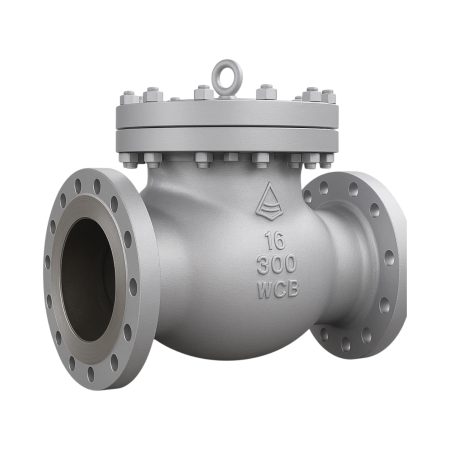

Eine Swing Check Valve besteht aus einem Ventilkörper, einer Haube und einer Scheibe, die mit einem Scharnier verbunden ist. Die Scheibe schwingt vom Ventilsitz weg, um eine Strömung in Vorwärtsrichtung zu ermöglichen, und kehrt zum Ventilsitz zurück, wenn der Fluidstrom gestoppt wird, um einen Rückfluss zu verhindern.
Die Scheibe in einer Swing Check Valve ist ungeführt, da sie sich vollständig öffnet oder schließt. Es sind viele Platten- und Sitzdesigns verfügbar, um die Anforderungen verschiedener Anwendungen zu erfüllen. Das Ventil ermöglicht volle, ungehinderte Strömung und schließt automatisch, wenn der Druck abnimmt. Diese Ventile sind vollständig geschlossen, wenn der Durchfluss Null erreicht, um einen Rückfluss zu verhindern.

Piston Type | Lift Type

Die Sitzkonstruktion eines Rückschlagventils ähnelt einem Hubventil. Die Scheibe hat gewöhnlich die Form eines Kolbens oder einer Kugel.
Piston Type Check Valves sind besonders für Hochdruckanwendungen geeignet, bei denen die Strömungsgeschwindigkeit hoch ist. Bei dieser Art wird die Scheibe präzise geführt und passt perfekt in den Dämpfer. Piston Type Check Valves sind für den Einbau in horizontale oder vertikale Rohrleitungen mit Aufwärtsströmung geeignet. Der Durchfluss zum Anheben der Scheibe muss immer unterhalb des Sitzes sein. Wenn die Strömung eintritt, wird die Scheibe oder die Kugel in der Führung vom Sitz durch den Druck der Aufwärtsströmung angehoben. Wenn der Strom stoppt oder umkehrt, wird die Scheibe oder die Kugel sowohl durch den Rückfluss als auch durch die Schwerkraft auf den Sitz des Ventils gedrückt.
