Strainer

Die Fluide und Gase, die durch die Rohrleitungen fließen, können Verunreinigungen verursachen. Dies wird von dem Strainer verhindert, der wie ein Filter wirkt. Er gewährt, dass die Leitungen und Armaturen nicht verschmutzt werden. Die Maschenweite (Meshsize) wird der Größe der zu filternden Teile angepasst.

Der Strainer kann ganz einfach gereinigt oder ausgetauscht werden. Dazu wird der Deckel einfach abgenommen und der Screen kann geleert werden. Danach muss immer eine Druckabnahme erfolgen und es wird der Austausch der Deckeldichtung empfohlen. Der Ersatzfilter kann direkt mitbestellt werden.

Der Screen wird in Edelstahlt hergestellt, kann aber auch in anderen Werkstoffen geliefert werden. Um eine einfach Intsllation zu gewährleisten, kann er ab größeren Nennweiten mit einem Schwerlasthaken versehen werden.

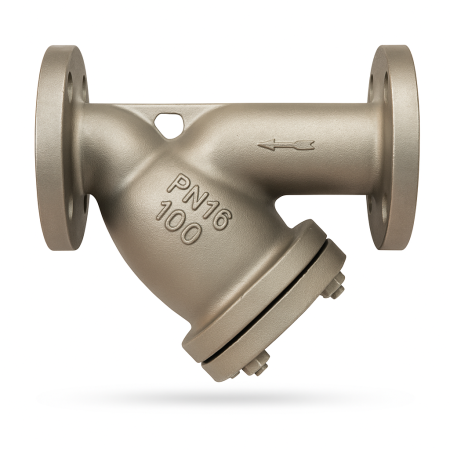

Y-Type Strainer in Stahlguss mit Flanschende RF EN 1092-1

Y-Type Strainer
Schmutzfänger

Größe: 1/2“ bis 8“ (größere Nennweiten ebenfalls im Programm)
LBS: 150, 300, 600
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1, WC6, WC9, LCB, LCC

Beschreibung:

Baulänge nach ASME B16.5. Der Strainer eignet sich hervorragend um Fremdstoffe in der Rohrleitung aufzufangen. Der Filter (Screen) kann von oben entnommen werden. Ebenfalls sind die Filter in unterschiedlichen Mesh Sizes erhältlich, so dass jede Kundenanforderung erfüllt werden kann. Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach DGRL97/23/EG. Der Anschluss ist in Flanschausführung (ASME B16.5) & BW – Enden nach ASME B16.25 wählbar.

• Produktmerkmale (optional verfügbar)

Screen / Filter in Edelstahl und weiteren Werkstoffen erhältlich
Leichte Demontage des Screen‘s
Je nach Werkstoffwahl sind die Schmutzfänger für Wasser, Dampf, Öl, GAS oder sonstige Medien geeignet.
Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
EAC TR –TS Konformitätsdeklarationen der Zollunion auftragsunabhängig für den Export und Einsatz der Produkte in der Russischen Föderation, Weißrussland oder Kasachstan (EAC), Gültigkeit 1, 3 oder 5 Jahre. EAC GOST TR TS 010/2011 (Machinery directive) oder EAC GOST TR TS 032/2013 für Armaturen größer und inkl. DN25
Armaturenpass TP nach GOST 2.601 – 2006
TÜV Abnahmen (3.2)

Datenblätter als PDF zum Download
