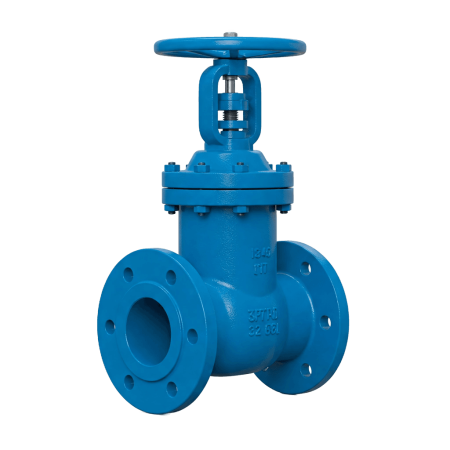

Absperrschieber nach DIN
Elementar bei jeder Wartung: Absperrschieber benutzt man um Rohre komplett zu öffnen oder zu schließen. Sobald die Armatur geschlossenen ist, wird bequem die Wartung vorgenommen. Alternative Vertreter sind Kugelhähne, Absperrventile oder Absperrklappen.
Die wichtigsten Eigenschaften von Absperrschiebern
Unsere robusten Absperrschieber ermöglichen einen vollen Durchgang zum schnellen Öffnen und Schließen von Rohrleitungen, eignen sich für Wasser, Gas, Öl, Dampf und feststoffhaltige Medien, sind ideal für Hochdruck- und Hochtemperaturanwendungen in Industrieanlagen sowie EX-Bereiche und lassen sich bei Bedarf mit By-Pass-Umführung ausstatten.
Einfache Bedienung und viele Optionen
Die Bedienung des Schiebers erfolgt meist per Hand oder Getriebe. Auf Wunsch bieten wir auch Elektro- oder Pneumatikantriebe an. Für den Erdeinbau ist ein Handrad nicht geeignet, und bei größeren Nennweiten empfehlen wir ein Getriebe aufgrund hoher Drehmomente.
Mannigfaltige Anschlussmöglichkeiten
Absperrschieber sind standardmäßig mit Flanschanschlüssen für einfachen Ein- und Ausbau ausgestattet, wobei diese im Vergleich zu anschweißbaren Enden vorteilhafter, aber anfälliger für Leckagen sind – beide Varianten sind bei uns erhältlich.
Verschiedene Bauarten
Der Abschlusskörper des Absperrschiebers bewegt sich quer zur Strömung, wodurch im geöffneten Zustand der volle Querschnitt zur Verfügung steht – das reduziert den Druckverlust. Anders als Absperrventile sind Schieber molchbar und in beide Richtungen durchströmbar.
Niedrigere Leckrate durch flexiblen Keil
Das keilförmige Absperrelement besteht aus zwei Platten. Entweder werden diese durch einen Steg verschweißt oder ein einzelner Keil wird mittig stehen gelassen. Letztere Variante erreicht eine geringere Leckrate als ein starrer Keil.
Außenliegendes Spindelgewinde
Beim außenliegenden Spindelgewinde liegt die Stopfbuchspackung unterhalb des Gewindes, wodurch dieses nicht mit dem Medium in Kontakt kommt. Das verhindert ein Festfressen und ermöglicht eine sofortige Sichtkontrolle der Spindel.
Keilflachschieber oder Keilrundschieber
Keilrundschieber benötigen durch die größere Bauform mehr Platz in der Rohrleitung als Keilflachschieber, und sind konstruktionsbedingt von der Baulänge her länger als Keilflachschieber. Während Keilrundschieber auch für hohe Druckstufen bis PN 160 gefertigt werden, ist der Keilflach-Absperrschieber ausschließlich bis zu einer Druckstufe von PN 16 einsetzbar.
Absperrarmatur Sortiment
Datenblätter
DN: 25-1200
PN: 10, 16, 25, 40, 64, 100, 160
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1, WC6, WC9, LCB, LCC, Duplex, 1.4462, A890 6A, A995 6A, CD3MWCun, F55, A351-CD3MN, A995-4A, Hastelloy C-276, GP250GH, Super Duplex, F51, A995-5A
Beschreibung:
Die Baulänge unserer Absperrschieber entspricht der DIN EN 558-1 und gewährleistet dadurch eine einfache Integration in bestehende DIN-Rohrleitungssysteme. Zusätzlich verfügen alle Armaturen über eine Konformitätserklärung sowie eine CE-Kennzeichnung gemäß der Druckgeräterichtlinie 2014/68/EU.
Unsere Absperrschieber sind mit unterschiedlichen Anschlussarten erhältlich. Je nach Einsatzbereich bieten wir Flanschausführungen nach EN 1092-1 sowie Varianten mit Schweißenden oder Einschweißenden an. Dadurch lassen sich die Armaturen flexibel in verschiedenste Anlagenkonzepte integrieren.
Standardmäßig besitzen alle Absperrschieber einen vollen Durchgang (Full Bore) gemäß Datenblatt. Dies ermöglicht einen nahezu ungehinderten Durchfluss des Mediums und reduziert Druckverluste innerhalb der Rohrleitung.
Für Anwendungen mit erhöhten Anforderungen an Emissionsschutz und Dichtheit sind optional TA-Luft-Systeme nach VDI 2440 oder ISO 15848 verfügbar. Diese Ausführung unterstützt die Einhaltung strenger Umwelt- und Sicherheitsstandards in industriellen Anlagen.
Die Armaturen verfügen über einen verschraubten Deckel, ein außenliegendes Spindelgewinde sowie eine manuelle Betätigung per Handrad. Diese bewährte Konstruktion sorgt für eine hohe Betriebssicherheit, einfache Wartung und lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.
Gut zu wissen:
Ein außenliegendes Spindelgewinde ermöglicht eine einfache Sichtprüfung der Spindel. Zusätzlich lässt sich die außenliegende Spindel leichter reinigen, schmieren und warten als ein innenliegendes System.
Unsere Absperrschieber stehen für Qualität, Zuverlässigkeit und langlebige Performance in modernen Industrieanwendungen.
- Flexibler Keil
- Je nach Werkstoffwahl sind die Absperrschieber für Wasser, Dampf, Öl, GAS oder sonstige aggressive Medien geeignet.
- ISO – TOP Flansch (zum Aufbau eines Antriebes)
- Antrieb –> pneumatisch, elektrisch, hydraulisch, Gas über Öl oder per Getriebe & Handrad
- Isolieraufsatz / Spindelverlängerung
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440
- Optionale Stellitierte Ausführungen (STELLITE)
- Emissions-Leaktest nach EN ISO 15848-2 B
- Betriebs.-u. Wartungsanleitungen der Absperrschieber werden in verschiedenen Landessprachen zur Verfügung gestellt.
- EAC TR –TS Konformitätsdeklarationen der Zollunion auftragsunabhängig für den Export und Einsatz der Produkte in der Russischen Föderation, Weißrussland oder Kasachstan (EAC), Gültigkeit 1, 3 oder 5 Jahre. EAC GOST TR TS 010/2011 (Machinery directive) oder EAC GOST TR TS 032/2013 für Armaturen größer und inkl. DN25
- Armaturenpass TP nach GOST 2.601 – 2006
- TÜV Abnahmen (3.2)

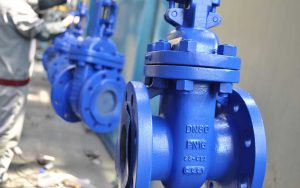

PN 10 und PN 16 kurze Baureihe:
Vielseitige Schieber für industrielle Prozesse
Unsere Absperrschieber decken ein umfassendes Einsatzgebiet ab. Je nach Material und Ausführung werden sie für Wasser, Gas, Öl, Dampf oder andere Medien eingesetzt. Bei hohem Druck empfehlen wir einen Absperrschieber mit Bypass-Umführung, da dies die Bedienbarkeit vereinfacht. Der Druckunterschied zwischen beiden Keilseiten wird hierbei ausgeglichen und eine einfachere Bedienbarkeit erreicht. Darüber hinaus sind unsere Armaturen auch für hohe Temperaturen geeignet, da bestimmte Serien metallisch dichtend sind. Aufgrund dieser robusten Bauweise sind unsere Schieber perfekt für Industrieanlagen geeignet, z. B. für Heißwasserleitungen. Ebenfalls sind metallisch dichtende Schieber perfekt für einen Einsatz bei hohen Nennweiten – ebenso passend bei einem hohen Feststoffanteil des zu transportierenden Mediums.
Gut zu wissen: Da metallisch dichtende Absperrschieber keine eigene Zündquelle besitzen, kann jeder Schieber problemlos in „EX“-geschützten Bereichen genutzt werden. Viele unserer Industriearmaturen sind ebenso für den Einsatz in Wasserstoff, Co2, Stickstoff, für Chlor-Anwendungen und viele weitere Medien geeignet.
Ein Muss: Voller Durchgang, voller Querschnitt
Besonders vorteilhaft ist der volle Durchgang unserer Absperrschieber. Dadurch wird der übliche Innendurchmesser der angeschlossenen Rohre durch den Schieber nicht verändert, was zur Vermeidung von Druckunterschieden beiträgt. Besonders wichtig: Bei besonderen Medien wie z. B. Abwasser verhindert der glatte Durchgang auch ein Festsetzen von Festkörpern und Schwebeteilen. Darüber hinaus ist so auch ein Molchen dieser Leitung möglich, was Wartungskosten und Wartungszeit einspart.
Vorteile und technische Eigenschaften
Unsere robusten Absperrschieber ermöglichen einen vollen Durchgang zum schnellen Öffnen und Schließen von Rohrleitungen, eignen sich für Wasser, Gas, Öl, Dampf und feststoffhaltige Medien, sind ideal für Hochdruck- und Hochtemperaturanwendungen in Industrieanlagen sowie EX-Bereiche und lassen sich bei Bedarf mit By-Pass-Umführung ausstatten.
Modularer Aufbau – Kombinationen ohne Grenzen
Wir spekulieren hier zwar, aber man kann wohl sagen: Es gibt wohl keine andere Armatur, die in solch vielen Varianten verfügbar ist wie der Absperrschieber. Aufgrund des modularen Aufbaus der Komponenten stellen wir Ihnen ein Produkt zur Verfügung, was Ihren Anforderungen immer gewachsen ist. Selbstverständlich bieten wir Ihnen auch Spezialanfertigungen an, wenn Ihr Einsatzgebiet durch unser breites Portfolio nicht passend abgedeckt wird.
Beispiele:
– Ein hoher Anteil von festen Stoffen in Ihrem Medium sorgt dafür, dass der Sitz des Absperrschiebers schneller abgenutzt wird. Doch dagegen kann man etwas machen: Gegen einen kleinen Aufpreis panzern wir den Sitz mit Stellit auf. Somit wird die Lebensdauer des Schiebers massiv verlängert. Für Meerwasser oder hoch korrosionsbeständige Anwendungen bieten wir Ihnen spezielle Materialien wie Duplex (1.4462) oder Super-Duplex an.
– Die Stopfbuchspackung kann je nach Anwendung durch eine „TA-LUFT“-Packung ersetzt werden. Damit können wir sicherstellen, dass bestimmte Werte zur Reinhaltung der Luft nicht überschritten werden.
Material je nach Wunsch
Verschiedene Anforderungen in der Rohrleitung, setzen unterschiedliche Materialien voraus. Unsere Armaturen bieten wir in zahlreichen Werkstoffen an. Für Temperaturen von -29°C und 429°C eignet sich Stahl wie C22.8 , A105 , 1.0460 , P250GH , A216 WCB, A216 WCC , 1.0619 , GS-C25. Noch extremer: Edelstahl Werkstoffe, wie beispielsweise 1.4301 , 1,4401 , 1.4404 , 1.4408 , 1.4541 , 1.4571, CF8M, eignen sich für Temperaturen von -196°C bis über 600°C.
Lackierungen für jede Anwendung
Die richtige Lackierung von spielt eine entscheidende Rolle für die Lebensdauer, Betriebssicherheit und Widerstandsfähigkeit der gesamten Anlage. Je nach Einsatzbereich ist eine spezielle Beschichtung für Keilflachschieber oder Keilrundschieber oftmals unverzichtbar, um Armaturen dauerhaft vor Korrosion, Erosion und äußeren Umwelteinflüssen zu schützen.
Besonders in anspruchsvollen Umgebungen wie Küstenregionen, oder sandigen Gebieten sind die Armaturen hohen Belastungen ausgesetzt. Salzhaltige Luft, Feuchtigkeit, aggressive Medien oder abrasive Stoffe wie Sand können die Oberflächen von Absperrschiebern, Absperrventilen oder anderen Armaturen stark beanspruchen und langfristig Schäden verursachen.
Eine hochwertige Lackierung schützt die Armatur zuverlässig vor Korrosion und erhöht gleichzeitig die Widerstandsfähigkeit gegenüber mechanischen Einflüssen und Witterungseinflüssen. Dadurch wird die Lebensdauer der Industriearmatur deutlich verlängert und der Wartungsaufwand reduziert.
Je nach Einsatzgebiet kommen unterschiedliche Beschichtungs- und Lackierungssysteme zum Einsatz. Diese werden individuell auf Medium, Temperatur, Umgebungsbedingungen und Einsatzort abgestimmt. So gewährleisten wir optimalen Schutz für Ihre Industriearmaturen – auch unter extremen Bedingungen.
Absperrarmaturen für Wasserstoff, CO₂, Stickstoff und Cryo-Anwendungen
Unsere hochwertigen Absperrschieber sind je nach Ausführung für zahlreiche industrielle Medien und anspruchsvolle Einsatzbereiche geeignet. Dazu zählen unter anderem Wasserstoff, CO₂, Stickstoff, Chlor sowie viele weitere gasförmige und flüssige Medien, die hohe Anforderungen an Sicherheit, Dichtheit und Materialbeständigkeit stellen.
Besonders bei sensiblen Medien wie Wasserstoff oder Chlor spielen zuverlässige Dichtheit, Korrosionsbeständigkeit und höchste Fertigungsqualität eine entscheidende Rolle. Unsere Absperrschieber werden deshalb exakt auf die jeweiligen Betriebsbedingungen abgestimmt und erfüllen höchste industrielle Anforderungen.

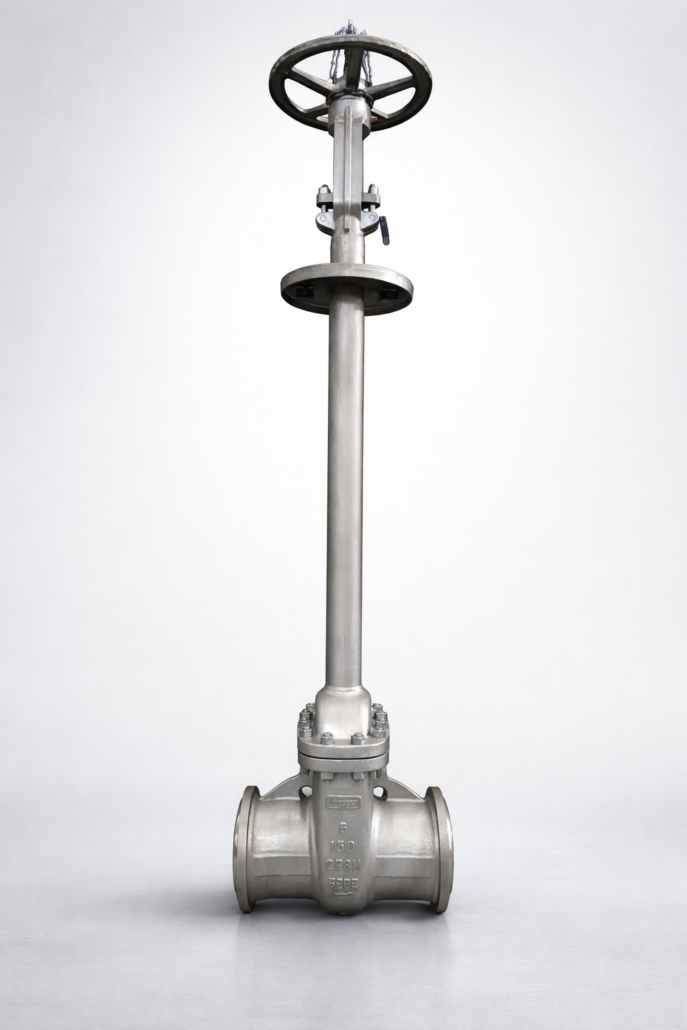

Darüber hinaus bieten wir auch spezielle Absperrschieber für Cryo-Anwendungen an. Diese Armaturen sind für extreme Tieftemperaturen ausgelegt und eignen sich ideal für kryogene Medien wie Flüssiggas, LNG Armaturen, flüssigem Stickstoff oder andere tiefkalte Anwendungen. Durch spezielle Dichtungssysteme und verlängerte Spindelkonstruktionen gewährleisten Cryo-Absperrschieber auch unter extremen Temperaturbedingungen eine sichere und zuverlässige Funktion.
Absperrschieber oder Absperrventil – Hier finden Sie die Unterschiede
Bei der Auswahl der passenden Industriearmatur stellt sich häufig die Frage: Absperrschieber oder Absperrventil? Beide Armaturentypen erfüllen wichtige Aufgaben in Rohrleitungs- und Prozessanlagen, unterscheiden sich jedoch deutlich in ihrer Bauweise, ihrem Strömungsverhalten und ihren Einsatzmöglichkeiten.
Voller Durchgang bei minimalem Druckverlust
Ein wesentlicher Vorteil von Absperrschiebern ist der sehr geringe Druckverlust. Durch den nahezu freien Durchgang kann das Medium nahezu ungehindert durch die Armatur strömen. Besonders bei großen Rohrleitungen oder hohen Durchflussmengen bietet dies entscheidende Vorteile für die Energieeffizienz und den Anlagenbetrieb.
Zusätzlich kann ein Absperrschieber in beiden Durchflussrichtungen eingesetzt werden. Die Einbaurichtung spielt dabei keine Rolle, was die Montage besonders flexibel macht.
Schieber eignen sich daher ideal für Anwendungen, bei denen Medien hauptsächlich vollständig geöffnet oder geschlossen werden sollen.
Absperrventile – Präzise Regelung des Mediums
Im Gegensatz dazu besitzen Absperrventile eine fest vorgegebene Durchflussrichtung. Aufgrund ihrer speziellen Bauform wird das Medium im Inneren umgelenkt. Dadurch entsteht zwar ein höherer Druckverlust, gleichzeitig ermöglicht diese Konstruktion jedoch eine präzise Regulierung des Durchflusses.
Ein großer Vorteil des Absperrventils liegt daher in seiner Regelbarkeit. Durch die gezielte Umlenkung im Gehäuse des Mediumstroms kann der Durchfluss exakt gesteuert werden. Für besonders feine Regelaufgaben kann zusätzlich ein spezieller Regulierkegel, auch Regelkegel genannt am Ventilkegel installiert werden.
Dadurch eignen sich Absperrventile hervorragend für Anwendungen, bei denen Druck, Durchfluss oder Flüssigkeitsmengen exakt geregelt werden müssen.
Welche Armatur ist die richtige Wahl?
Die Entscheidung zwischen Absperrschieber und Absperrventil hängt immer von den jeweiligen Anforderungen der Anlage ab.
- Absperrschieber eignen sich ideal für geringe Druckverluste und vollständigen Durchfluss. Mit Ihnen darf jedoch nicht geregelt werden, da dies Schäden am Sitz verursachen kann!
- Absperrventile bieten Vorteile bei der präzisen Regelung und Steuerung von Medien. Auf Grund der Bauform wird eine größere Einbaulänge erforderlich.
Wissenswertes rund um Schieber
Hier finden Sie eine Übersicht der am häufigsten gestellten Kundenfragen zu unseren Absperrschiebern und unseren Serviceleistungen. Sollte Ihre spezifische Frage nicht aufgeführt sein, wenden Sie sich bitte über das Kontaktformular oder direkt telefonisch an uns.
Sie finden die Datenblätter in der Rubrik Armaturen, in den einzelnen Kategorien. Wenn Sie auf der Suche nach einem Datenblatt für Absperrschieber sind, so gehen Sie bitte im Bereich „DIN Armaturen“ auf den Menüpunkt Absperrschieber und wählen das passende Datenblatt aus.
Wir bieten Ihnen Nennweiten von DN 15 bis DN 1800 an.
Es sind Nenndrücke von PN 6 bis PN 420 möglich.
Dies kommt ganz auf die Auswahl der Armatur an.Daher ist es zunächst erforderlich, von Ihnen Daten über Druck, Temperatur und Medium zu berhalten. Sobald Sie uns diese Daten zur Verfügung gestellt haben, können wir die passende Industriearmatur auslegen.
Nein, auf keinen Fall. Achten Sie stets auf die von uns freigegebenen Temperaturgrenzen. Rufen Sie uns im Zweifel gerne an!
Die Regellieferzeit beträgt zwischen 1 Woche und 14 Wochen.Dies kommt ganz auf den Armaturentyp an.
Wir liefern ab einem netto Warenwert von 3.000 EUR Frachtfrei, deutschlandweit, oder gemäß Absprache.
Ja. Der Mindestbestellwert liegt bei 150,00 EUR. Darunter fällt ein Mindermengenzuschlag an. Dieser variiert je nach Armaturenausführung.
Auf den einzelnen Artikelseiten finden Sie ausführliche Beschreibungen unserer Industriearmaturen.Zu Absperrschieber finden Sie darüber hinaus weitere Informationen (z.B. Datenblätter) unter „DIN Armaturen“ und dem entsprechenden Armaturentyp. Sollten Sie die gewünschte Information nicht finden, helfen wir Ihnen gerne weiter. Rufen Sie uns an, oder Schreiben Sie unseine E-Mail. Wir werden uns umgehend mit Ihnen in Verbindung setzen.
Nein. Dies ist leider auf Grund der unterschiedlichen Konstruktionsweisen nicht möglich.Bitte wenden Sie sich direkt an Ihren Hersteller.
Die gesetzliche Gewährleistung beträgt 12 Monate ab dem Tag der Versandbereitschaftsmeldungunsererseits.
Industriearmaturen sind bezüglich Ihres Gefährdungspotentials mit Druckbehältern gleichzusetzen.Daher sind für die Planung, den Einbau, den Betrieb, und die Wartung von Armaturen nicht nur Betriebsanleitungen,sondern auch die entsprechenden Unfallverhütungsvorschriften, die zuständigen Regelwerke sowie die Fachliteratur zu berücksichtigen. Sämtliche bei der Verwendung von Armaturen erforderlichen Tätigkeiten sind nur von geschultem Fachpersonal durchzuführen! Beim Armatureneinbau ist auf größtmögliche Sauberkeit zu achten.
Während der Inbetriebnahme ist die Dichtheit der Stopfbuchse und der Deckelflanschverbindung sowie der Rohranschlussflansche zu überprüfen. Falls erforderlich, sind die Schraubverbindungen nachzuziehen.Anhaltende Leckage kann zu Erosion an Dichtflächen und damit zur Undichtigkeit führen.Die Dichtheitsüberprüfung ist nach einiger Zeit zu überprüfen, da sich Dichtungen und Schraubenwerkstoffe,besonders bei hohen Temperaturen, in der ersten Betriebszeit setzen können.
Die Stopfbuchsspindelabdichtung und Deckeldichtung unterliegen einem gewissen Verschleiß. Stopfbuchsen müssen je nach Beanspruchung von Zeit zu Zeit nachgezogen, nachgepackt bzw. erneuert werden. Vor dem Lösen der Stopfbuchse muss die Armatur drucklos sein.
Ja! der Schieber muss immer komplett geöffnet oder geschlossen sein. Ein Absperrschieber ist nicht zum regeln geeignet, andernfalls kann es zu Kavitation kommen.
