Häger GmbH & Co. KG DIN-Kugelhähne
Kugelhähne sind Armaturen mit einer durchbohrten Kugel. Durch die Bauform lässt sich der Kugelhahn innerhalb einer Drehung von nur 90° komplett schließen oder öffnen. Dies ist ein großer Vorteil zu einem Absperrschieber oder Absperrventil. Die Armaturen sind mit vollem und reduziertem Durchgang erhältlich.
Die wichtigsten Eigenschaften von Kugelhänen
Kugelhähne sind wartungsarme Armaturen mit vollem Durchgang, die durch eine drehbare Kugel minimalen Strömungsverlust und hohe Dichtheit bieten, wobei metallisch dichtende Varianten auch für hohe Temperaturen geeignet sind. Sie sind vielseitig einsetzbar, einfach zu bedienen und ideal für industrielle Anwendungen mit Medien wie Wasser, Gas oder Chemikalien.
Bitte kontaktieren Sie uns für individuelle Anfragen zu Kugelhähnen in den Druckstufen PN 10-100.
Strömungsgünstig durch vollen Durchgang
Kugelhähne mit vollem Durchgang besitzen eine Öffnung in Kugelgröße, die dem Rohrinnendurchmesser entspricht. Dadurch entstehen minimale Strömungsverluste – ideal für hohe Durchsätze und molchbare Systeme.
Temperaturbeständig und flexibel im Dichtungskonzept
Je nach Temperaturanforderung stehen weich- oder metallisch dichtende Sitze zur Verfügung. Weichdichtende Varianten sind bis ca. 200 °C einsetzbar, metallische Dichtungen für deutlich höhere Temperaturen – individuell abgestimmt auf Ihre Anwendung.
Vielseitig automatisierbar und schnell betätigt
Kugelhähne lassen sich per Hand, Getriebe oder Antrieb in nur 90 Grad öffnen und schließen – schneller als viele andere Armaturen. Sie sind bidirektional einsetzbar und optimal für automatisierte Prozesse geeignet.

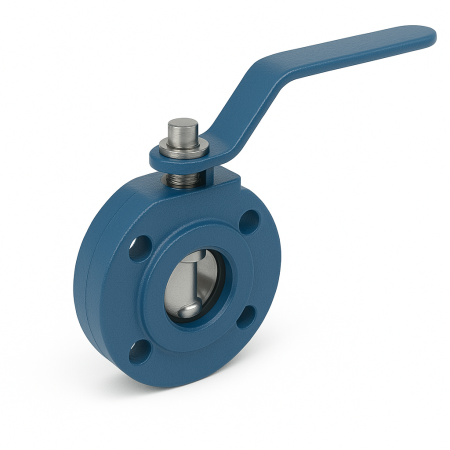

Häger Zwischenflansch Kugelhahn | Wafer Type
Datenblätter
DN: 15-150
PN: 16
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1 WC6, WC9, LCB, LCC, Duplex, 1.4462, A890 6A, A995 6A, CD3MWCun, F55, A351-CD3MN, A995-4A, Hastelloy C-276, GP250GH, Super Duplex, F51, A995-5A
Beschreibung zu unseren Kugelhähne:
- Der Kugelhahn wird optional mit ISO Top Aufbauflansch nach ISO 5211 zum direkten Aufbau eines Antriebes ausgeliefert.
- Ausblassichere Spindel.
- Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach 2014/68/EC
- Der Anschluss ist in Flanschausführung (EN 1092-1)
- Optional sind TA-LUFT (Technische Anleitung zur Reinhaltung der Luft – TA Luft) Systeme nach VDI 2440 bestellbar.
Häger 2–Teiliger Kugelhahn PTFE / TFM-1600 bis 180°C Baulänge Reihe 26 + 27 (kurz + lang)
Datenblätter
DN: 15-500
PN: 16, 25, 40
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1 WC6, WC9, LCB, LCC, Duplex, 1.4462, A890 6A, A995 6A, CD3MWCun, F55, A351-CD3MN, A995-4A, Hastelloy C-276, GP250GH, Super Duplex, F51, A995-5A
Beschreibung zu unseren Kugelhähne:
- Mit schwimmender Kugel, geteiltem Gehäuse und vollem Durchgang.
- Die metallisch dichtende Ausführung eignet sich besonders gut für hohe Temperaturen. –Antistatisch- Baulänge nach DIN EN 558-1.
- Der Kugelhahn wird optional mit ISO Top Aufbauflansch nach ISO 5211 zum direkten Aufbau eines Antriebes ausgeliefert.
- Ausblassichere Spindel.
- Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach 2014/68/EC
- Der Anschluss ist in Flanschausführung (EN 1092-1) & Schweißenden wählbar.
- Optional sind TA-LUFT (Technische Anleitung zur Reinhaltung der Luft – TA Luft) Systeme nach VDI 2440 bestellbar.
- Voller Durchgang
- Hohl Kugel oder Vollkugel
- Je nach Werkstoffwahl ist der Kugelhahn für Wasser, Dampf, Öl, GAS oder sonstige Medien geeignet.
- ISO – TOP Flansch (zum Aufbau eines Antriebes)
- Antrieb –> pneumatisch, elektrisch, hydraulisch, Gas über Öl oder per Getriebe & Handrad
- Isolieraufsatz / Spindelverlängerung / auch für Untergrund Installationen erhältlich
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440
- Stellitierte Ausführungen (STELLITE)
- Emissions-Leaktest nach EN ISO 15848-2 B
- Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
- EAC TR –TS Konformitätsdeklarationen der Zollunion auftragsunabhängig für den Export und Einsatz der Produkte in der Russischen Föderation, Weißrussland oder Kasachstan (EAC), Gültigkeit 1, 3 oder 5 Jahre. EAC GOST TR TS 010/2011 (Machinery directive) oder EAC GOST TR TS 032/2013 für Armaturen größer und inkl. DN25
- Armaturenpass TP nach GOST 2.601 – 2006
- TÜV Abnahmen (3.2)
PN 16 | 25 | 40 Baulänge Reihe 27 + 28 kurz & lang:
Häger
3-Wege Flansch Kugelhahn | Flanschanschluss EN 1092-1 |
Mit L-Bohrung oder T-Bohrung
PTFE / TFM-1600 bis 180°C *andere Dichtungen für höhere Temperaturen auf Anfrage
Datenblätter
DN: 15-500
PN: 16, 25, 40,64,100
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1 WC6, WC9, LCB, LCC, Duplex, 1.4462, A890 6A, A995 6A, CD3MWCun, F55, A351-CD3MN, A995-4A, Hastelloy C-276, GP250GH, Super Duplex, F51, A995-5A
Beschreibung zu unseren Kugelhähne:
- Mit L oder T-Bohrung
- Die metallisch dichtende Ausführung eignet sich besonders gut für hohe Temperaturen. –Antistatisch- Baulänge nach DIN EN 558-1.
- Der Kugelhahn wird optional mit ISO Top Aufbauflansch nach ISO 5211 zum direkten Aufbau eines Antriebes ausgeliefert.
- Ausblassichere Spindel.
- Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach 2014/68/EC
- Der Anschluss ist in Flanschausführung (EN 1092-1) & Schweißenden wählbar.
- Optional sind TA-LUFT (Technische Anleitung zur Reinhaltung der Luft – TA Luft) Systeme nach VDI 2440 bestellbar.
- Voller Durchgang
- Hohl Kugel oder Vollkugel
- Je nach Werkstoffwahl ist der Kugelhahn für Wasser, Dampf, Öl, GAS oder sonstige Medien geeignet.
- ISO – TOP Flansch (zum Aufbau eines Antriebes)
- Antrieb –> pneumatisch, elektrisch, hydraulisch, Gas über Öl oder per Getriebe & Handrad
- Isolieraufsatz / Spindelverlängerung / auch für Untergrund Installationen erhältlich
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440
- Stellitierte Ausführungen (STELLITE)
- Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
- TÜV Abnahmen (3.2)

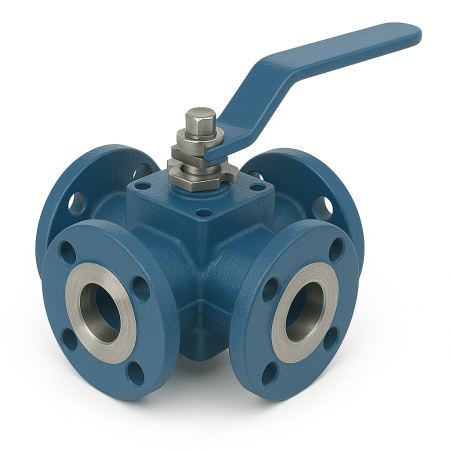

Häger 4-Wege Flansch Kugelhahn | Flanschanschluss EN 1092-1 |
Mit X – Bohrung
PTFE / TFM-1600 bis 180°C *andere Dichtungen für höhere Temperaturen auf Anfrage
Datenblätter
DN: 15-500
PN: 16, 25, 40,64,100
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1 WC6, WC9, LCB, LCC, Duplex, 1.4462, A890 6A, A995 6A, CD3MWCun, F55, A351-CD3MN, A995-4A, Hastelloy C-276, GP250GH, Super Duplex, F51, A995-5A
Beschreibung zu unseren Kugelhähne:
- Mit X-Bohrung
- PTFE Dichtung, PEEK, RPTFE oder metallisch
- Die metallisch dichtende Ausführung eignet sich besonders gut für hohe Temperaturen. –Antistatisch- Baulänge nach DIN EN 558-1.
- Der Kugelhahn wird optional mit ISO Top Aufbauflansch nach ISO 5211 zum direkten Aufbau eines Antriebes ausgeliefert.
- Ausblassichere Spindel.
- Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach 2014/68/EC
- Der Anschluss ist in Flanschausführung (EN 1092-1) & Schweißenden wählbar.
- Optional sind TA-LUFT (Technische Anleitung zur Reinhaltung der Luft – TA Luft) Systeme nach VDI 2440 bestellbar.
- Voller Durchgang
- Hohl Kugel oder Vollkugel
- Je nach Werkstoffwahl ist der Kugelhahn für Wasser, Dampf, Öl, GAS oder sonstige Medien geeignet.
- ISO – TOP Flansch (zum Aufbau eines Antriebes)
- Antrieb –> pneumatisch, elektrisch, hydraulisch, Gas über Öl oder per Getriebe & Handrad
- Isolieraufsatz / Spindelverlängerung / auch für Untergrund Installationen erhältlich
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440
- Stellitierte Ausführungen (STELLITE)
- Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
- TÜV Abnahmen (3.2)
Häger Kugelhahn | Zapfengelagerte Kugel | Trunnion Mounted | Double Block & Bleed PTFE / RPTFE / NYLON oder metallisch dichtender Sitz
Datenblätter
DN: 15-500
PN: 16, 25, 40,64,100
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1 WC6, WC9, LCB, LCC, Duplex, 1.4462, A890 6A, A995 6A, CD3MWCun, F55, A351-CD3MN, A995-4A, Hastelloy C-276, GP250GH, Super Duplex, F51, A995-5A
Beschreibung zu unseren Kugelhähne:
- Mit Zapfengelagerter Kugel
- PTFE Dichtung, PEEK, RPTFE oder metallisch
- Die metallisch dichtende Ausführung eignet sich besonders gut für hohe Temperaturen. –Antistatisch- Baulänge nach DIN EN 558-1.
- Der Kugelhahn wird optional mit ISO Top Aufbauflansch nach ISO 5211 zum direkten Aufbau eines Antriebes ausgeliefert.
- Druckentlastungsbohrung
- Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach 2014/68/EC
- Der Anschluss ist in Flanschausführung (EN 1092-1) & Schweißenden wählbar.
- Optional sind TA-LUFT (Technische Anleitung zur Reinhaltung der Luft – TA Luft) Systeme nach VDI 2440 bestellbar.
- Voller Durchgang
- Double Block & Bleed
- Trunnion Mounted , zapfengelagerte Kugel für besonders Anspruchsvolle Prozesse
- PN 16, 25, 40, 64 oder 100
- Flanschanschluss oder Schweißende mit Röntgentest
- Auch als Fire Safe Ausführung erhältlich
- Abnahmeprüfzeugnis nach EN 10204-3.1 + API 598

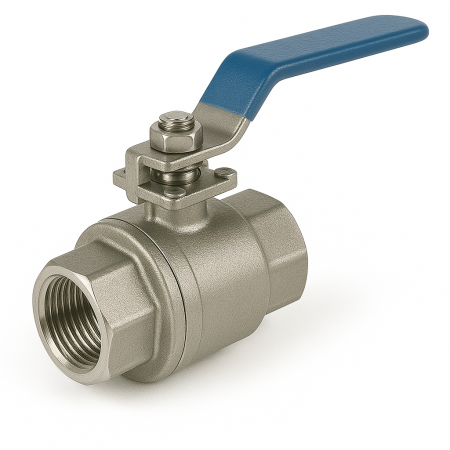

Häger 2–Teiliger Edelstahl Kugelhahn – Muffenkugelhahn
Datenblätter
2 – Piece Ball Valve
PN: 64
Gehäuse: 1.4408 / CF8M
Beschreibung zu unseren Kugelhähne:
- Voller Durchgang
- 1000 WOG , Druckstufe PN 64
- Innengewinde nach DIN 2999 & BS 21, ISO 228/1 & ISO 7/1 , NPT ANSI B1.20.1
- Ausblassichere Spindel.
- Abnahmeprüfzeugnis inkl. Druckprobe nach EN 10204-3.1 + API 598
- Der Anschluss ist in Flanschausführung (EN 1092-1) & Schweißenden wählbar.
- LAGERWARE
- Voller Durchgang
- 1000 WOG
- PN 64
- Innengewinde
- Ausblassichere Spindel
- Abnahmeprüfzeugnis nach EN 10204-3.1 + API 598
Häger 2–Teiliger Hastelloy Kugelhahn für Chloranwendungen, Metallisch dichtend
Datenblätter
2 – Piece Ball Valve
PN: 16 oder höher
Gehäuse: Hastelloy C-276 oder A494 CW12MW cl.1
Beschreibung zu unseren Kugelhähne:
- Hochleistungskugelhahn bis 400°C
- PN 16 oder höher
- Metallisch Dichtend
- Selbstdichtendes Gewinde nach NPT-F B1.20.3
- Ausblassichere Spindel.
- Voller Durchgang
- Für Chlor, Chloranwendungen, Nitrogen,
- Alle mediumberührten Teile aus Hastelloy
- Sitz & Kugel zusätzlich mit Aufpanzerung in STELLIT 20
- Mit und ohne Schaltwellenverlängerung
- Druck & Temperatur nach EN 1092-1
- Voller Durchgang
- PN 16 oder höher
- Bis 400°C / Hochtemperaturausführung
- Hastelloy C-276
- Ausblassichere Spindel
- Metallisch dichtend
- Schaltwellenverlängerung für Montage eines Antriebes
- ISO TOP 5210
- Für Chloranwendungen, Nitrogen, Chlor
Zusätzliche Informationen zu Kugelhähnen
Hier finden Sie weitere Informationen zu unseren Dienstleistungen sowie wichtige Informationen zur Entscheidungsfindung für Ihre neue Industriearmatur.
Schwimmende Kugel (Floating Ball) oder geführte Kugel (Trunnion Mounted)
Bei einem Kugelhahn mit schwimmender Kugel wird die Kugel mithilfe des Mediums in die gegenüberliegende Dichtfläche gepresst. Anders ist es bei der geführten Kugel, welche Zapfen im Gehäuse beinhaltet. Hier presst der Fluidstrom bei starrer Lagerung die Abdichtung gegen die Kugel.
Unterschiede zwischen 2-Wege und 3-Wege Kugelhahn
✓ 2-Wege Kugelhahn sind absolute Klassiker. Die Kugelhahn-Variante bietet einen Ein- und Ausgang. Damit lassen sich ausschließlich 2 Wege schalten.
✓ 3-Wege Kugelhahn haben neben dem Ein- und Ausgang noch eine weitere Anschlussmöglichkeit. Hierdurch kann eine weitere Rohrleitung and den Kugelhahn angeschlossen werden. Mit Hilfe einer L-Bohrung kann dann der jeweilige Ausgang des Fluidstroms gewählt werden.
Hauptbestandteile eines Kugelhahn
Gehäuse (Body), Kugel (Ball), Sitzring (Seatring), Spindel (Shaft), Spindelabdichtung (Stem Packing)
Der Kugelhahn ist in mannigfaltigen Größen und Druckstufen erhältlich, sowie mit Flanschanschluss oder Schweißende, wie auch in einteiligem, zweiteiligen oder dreiteiligem Gehäuse. Die Bedienung des Kugelhahn erfolgt per Handhebel, Handrad, elektrischem oder pneumatischen Antrieb.
Warum Sie mit einem Kugelhahn aus unserem Sortiment auf der richtigen Seite sind
Der Kugelhahn aus unserem Sortiment ist eine hochwertige Industriearmatur, welche perfekt zu Ihrer Anlage passt. Von ½ Zoll bis 36 Zoll wird der Kugelhahn gefertigt, und in Stahl oder Edelstahl, sowie weich oder metallisch dichtender Ausführung hergestellt. Je nach Kundenanforderung wird der Kugelhahn mit einer Spindelpackung nach TA-LUFT aufgewertet. Neben Flanschanschlüssen kann der Kugelhahn ebenfalls mit Schweißenden geliefert werden. Optional bieten wir eine Röntgenprüfung für die Schweißenden an. Hierdurch können mögliche Risse an den Schweißenden sofort erkannt werden.
Kugelhahn für Chloranwendungen
Chlor, Wasserstoff, Natronlauge, Natriumchlorid. Dies sind Fluide, die besondere Armaturen Eigenschaften nötig machen. Hastelloy C-276, sowie zahlereiche weitere Sonderwekstoffe wie Titan oder Inconel kommen hier zum Einsatz. Für diese besonderen Anforderungen setzen wir zudem nicht nur PTFE als Dichtungswerkstoff, sondern auch auf metallisch dichtende Dichtungssitze mit Stellit 20 / 21 Aufpanzerung. Die metallischt dichtende Konstruktion ermöglicht einen Temperaturbereich von bis zu 400°C. Je nach Anforderung können alle mediumberührten Teile im Sonderwerkstoff gefertigt werden.
Vorteile auf einen Blick
- Gute Molchbarkeit (bei vollem Durchgang)
- Gute Dichtigkeit
- Sehr großer Nennweitenbereich
- Schnelles Öffnen oder schließen des Absperrorgans
- Mannigfaltige Druckstufen erhältlich
- Gehören neben Absperrklappen zu Vertretern der 90 Grad Industriearmaturen
- Dienen zwar hauptsächlich zum Absperren von Rohrleitungen, können jedoch auch zum Drosseln oder regeln verwendet werden.
